接通电流时转子的三个电磁铁都有电流流过吗？ [复制链接]

今天，再次仔细的研究了小电动机，发现我原先的观点是错误的。


2010/12/6 13:01:00

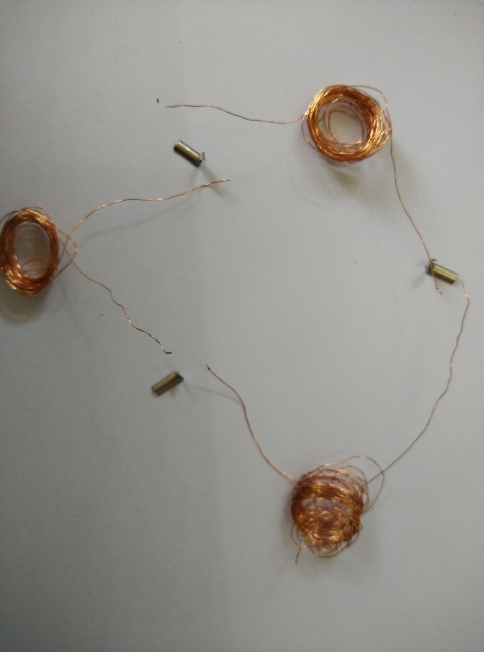

这是我自己画的一个分解图，左边分别是小电动机转子上的三个线圈，右边分别是换向器上的三个金属片，小电动机内部的电路如图。可见三个电磁铁是并联或串联在同一个电路中的，无论电刷与换向器的任意两个金属片接触，三个电磁铁都是有电流通过的，也就是说三个电磁铁同时会产生磁性。电磁铁产生的磁性与外壳上的磁铁相互作用，同级相斥，异级相吸，于是转子就快速转离，电刷与换向器上接触的金属片也就不同了，这时候流过各个电磁铁的电流方向与原来相反，于是转子又转离原来的位置，换向器能不停的变换电流方向，转子也就能不停转动了。

不知以上分析是否正确，请各位指教。

[此贴子已经被作者于2010-12-6 22:00:36编辑过]

以下是引用一品轩在2010-12-7 4:55:00的发言：
看来海儿用电烙铁拆除了线圈与换向器上的接触点，其实三组线圈就是用一根漆包线连续缠绕所得。
此主题相关图片如下201011192159.jpg：

哈哈……我可没拆哦。只是仔细地看了看，因为每个接点都焊接了相邻线圈的一个线头，所以推测他们在有电流流过时是相通的。

从你的这张图片中可见，你是把它给拆了，研究得更深入了。

使用一根漆包线绕成三个线圈的，不过不一样的电动机有不同的绕发。

相关链接—— 视频：《让小电动机转起来》（吴建伟）http://122.225.201.217/zjer2/resource/syncres.do?method=showRes&purl=http://www.zjer.cn:80/resmanage/submat_property.jsp?matid=392606&teamId=7

潜水很久了，上来冒个泡。

海儿真认真。二楼的发言让我又学了一回。

我记得上这节课是，虽然也让学生观察了转子还有换向器，也发现了只有三个接点。可是没仔细分析，想当然的说了有三组线圈，在换向器和电刷接触时至少会有一组线圈给接通也就是至少会有一个电磁铁起了作用。

想想有些汗颜。

这真是一个直观的验证方法，学习了。谢谢！

之前，我也是像你一样地思考，并且在六年级的第一个班中教学时，也和学生说，瞬间只有一个电磁铁接通电源，产生磁性。后来在另一个班中教学时，引导学生观察了转子的结构，他们了解了在瞬间中电刷只与换向器的两片金属片接触，我同时在黑板上画出了电路图。然后问学生：此时，转子上的三个电磁铁都有电流通过吗？学生静静地思考着，我也在一旁再次审视电路图，这时才发现自己之前是错的。哈哈……这堂课让我也从中学到了不少知识。

有时候对一个东西进行较深入的研究也是挺有意思。

刚开始我以为只有一个线圈通电，后来看看想想，觉得这些线圈都是相互连通的，所以应该是三个线圈可以同时通电，用指南针检验磁极，发现转动的过程中指南针南北极在发生变化。

不过我也没有找到相关的解释。

每一年在教学生的时候没有深入到这么细。
