《光的传播方向会发生变化吗》课件里铅笔入水的图片是不是错了 [复制链接]

周小蛋
头像

  • 真菌
  • 3
  • 0
  • 178
  • 175
  • 90
  • 2021-12-29
1#
t T
发表于 2022-09-12 11:03 |只看楼主
银光图片

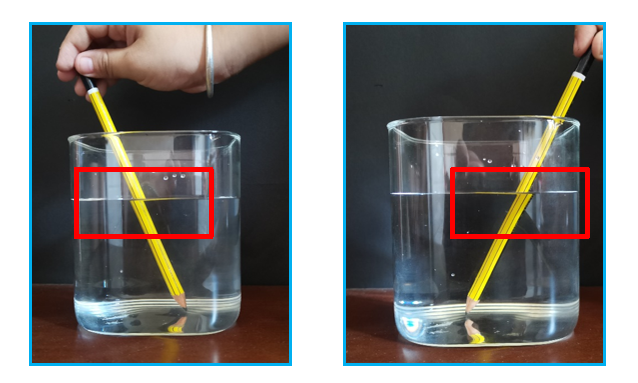

光的折射现象这课里课件中激光笔的传播路线，光进入水之后是向下偏折的，铅笔放进水中课件的图片中看出来也是向下偏折的，但是在作业本和我们自己实际实验中，铅笔放入水中看到的应该是向上偏折的，是不是课件中的配图错了啊？
如果激光射入水中光是向下偏折，看到的铅笔是向上偏折的，怎么跟学生解释比较合理？按照光的折射定律的确是水中的折射角应该大于入射角，但是在激光现象里好像又不对？


(2022/9/12 11:03:32 上传)



(2022/9/12 11:03:32 上传)


分享 转发
TOP
杨君
头像

杨君

  • 管理员
  • 8168
  • 31
  • 67300
  • 58977
  • 16620
  • 2009-03-02
2#
t T
发表于 2022-09-12 11:43 |只看该用户

这个问题我研究过。
TOP
杨君
头像

杨君

  • 管理员
  • 8168
  • 31
  • 67300
  • 58977
  • 16620
  • 2009-03-02
3#
t T
发表于 2022-09-12 11:43 |只看该用户

TOP
白云的家
头像

  • 管理员
  • 11351
  • 9
  • 82813
  • 71417
  • 42120
  • 2006-12-15
4#
t T
发表于 2022-09-12 14:48 |只看该用户

https://mp.weixin.qq.com/s/Sp7okv1QDU-FL1yEkSsUhg
杨君 发表于 2022/9/12 11:43:43
感谢指点，明天回校刚好教这一课。
TOP
周小蛋
头像

  • 真菌
  • 3
  • 0
  • 178
  • 175
  • 90
  • 2021-12-29
5#
t T
发表于 2022-09-13 08:08 |只看楼主

回复 3楼杨君的帖子

谢谢杨老师！我还有一个问题，那为什么激光笔图里是向下偏折的呢？
TOP
周王庙师
头像

  • 管理员
  • 12745
  • 10
  • 92139
  • 79344
  • 51360
  • 2007-03-27
6#
t T
发表于 2022-09-13 08:24 |只看该用户

激光是看到自己发的光，铅笔是反射到我们眼睛里的
TOP
不睡觉的兔
头像

陈建秋

  • 管理员
  • 17925
  • 74
  • 1000210
  • 981915
  • 75400
  • 2006-12-07
优秀斑竹
7#
t T
发表于 2022-09-13 08:28 |只看该用户

铅笔和激光笔，两个实验是有区别的。
TOP
淋雨
头像

金巧玲

  • 线形动物
  • 1126
  • 4
  • 7637
  • 6490
  • 6330
  • 2011-09-29
8#
t T
发表于 2022-09-13 23:05 |只看该用户

回复 3楼杨君的帖子

非常赞同俯视图，而不是目光垂直于容器侧壁看。
TOP
哲商郑彩霞
头像

  • 线形动物
  • 1140
  • 3
  • 7115
  • 5960
  • 6260
  • 2022-02-14
9#
t T
发表于 2022-09-14 07:58 |只看该用户

铅笔入水的实验课堂上让孩子们侧视，俯视都观察，这样俯视刚好可以解释捕鱼现象
TOP
李煜鋆
头像

  • 爬行类
  • 5121
  • 15
  • 38556
  • 33360
  • 37850
  • 2018-01-30
10#
t T
发表于 2022-09-14 11:04 |只看该用户

哪个视角是对的？



联想捕鱼的场景，鱼塘就是水槽，人不可能与鱼塘平视，人是在水面上向水下看去，应该是图2的视角，对吗？
最后编辑金近小学李煜鋆 最后编辑于 2022-09-14 11:21:31
TOP
临海谢婷婷
头像

  • 线形动物
  • 1361
  • 1
  • 8281
  • 6915
  • 8560
  • 2022-07-17
11#
t T
发表于 2022-09-14 11:04 |只看该用户

刚教到这一题，做了一下题目，感觉学生没明白，自己没教透
TOP
李煜鋆
头像

  • 爬行类
  • 5121
  • 15
  • 38556
  • 33360
  • 37850
  • 2018-01-30
12#
t T
发表于 2022-09-14 11:18 |只看该用户

那么激光图我们是平视，还是俯视？第一次教五年级，自己先需要好好学学。
最后编辑金近小学李煜鋆 最后编辑于 2022-09-14 11:21:48
TOP
赵雅珉
头像

  • 鱼类
  • 1666
  • 27
  • 17606
  • 15805
  • 13920
  • 2015-04-14
13#
t T
发表于 2022-09-14 13:28 |只看该用户

又涨知识了，书到用时方恨少，每天学点新知识
TOP
临海市高霞霞
头像

  • 环节动物
  • 1596
  • 14
  • 11386
  • 9720
  • 13900
  • 2022-03-07
14#
t T
发表于 2022-09-14 14:47 |只看该用户

回复 2楼杨君的帖子

建议很受用，学习了
TOP
夏薏
头像

夏薏

  • 鱼类
  • 1904
  • 30
  • 16449
  • 14395
  • 22100
  • 2015-08-25
15#
t T
发表于 2022-09-14 14:50 |只看该用户

回复 6楼周王庙师的帖子

正解，只是解释起来一大串，别说小学生了，初中生也很费劲儿~~
TOP
汪冰倩8023
头像

  • 蕨类植物
  • 121
  • 1
  • 871
  • 745
  • 930
  • 2022-03-01
16#
t T
发表于 2022-09-14 14:52 |只看该用户

最近也在上这课，学生也疑惑为啥光线的偏折角度和铅笔的偏折角度不一样。其实用初中的光线画法试一下就能明白了，光线是发出的光射入眼睛；铅笔是反射的光从水中进入空气再到眼睛，是不一样的两个角度。
TOP
徐小萍
头像

shopping

  • 环节动物
  • 1750
  • 0
  • 11120
  • 9370
  • 5700
  • 2011-09-06
17#
t T
发表于 2022-09-14 17:01 |只看该用户

原来俯视看过去现象才明显，我还没上这课明天刚好试试
TOP
傅蒋
头像

  • 两栖类
  • 2227
  • 48
  • 21217
  • 18750
  • 54650
  • 2018-09-11
18#
t T
发表于 2022-09-14 17:41 |只看该用户

1.杯子是方的还是圆的会有差别。
2.平视，俯视，仰视也会有区别
TOP
盛国荣
头像

盛国荣

  • 哺乳类
  • 9442
  • 5
  • 67521
  • 58054
  • 18250
  • 2006-12-09
19#
t T
发表于 2022-09-14 17:57 |只看该用户

细致专研必有收获，为老师们点赞。
TOP
赛道上的蜗牛
头像

临海金丽丽

  • 原生动物
  • 428
  • 3
  • 3038
  • 2595
  • 5020
  • 2019-11-25
20#
t T
发表于 2022-09-14 20:15 |只看该用户

光线射入水中跟铅笔放入水中看到的现象不同，一个向下折，一个向上折，需要向学生解释原因吗？即使解释了，学生理解起来也很困难。
TOP
傅蒋
头像

  • 两栖类
  • 2227
  • 48
  • 21217
  • 18750
  • 54650
  • 2018-09-11
21#
t T
发表于 2022-09-14 20:34 |只看该用户

光线射入水中跟铅笔放入水中看到的现象不同，一个向下折，一个向上折，需要向学生解释原因吗？即使解释了，学生理解起来也很困难。
赛道上的蜗牛 发表于 2022/9/14 20:15:46
一个看到的是可见光，是光源，一个看是靠物体反射光线看到的，反正就是不一样，再多我就不解释了
TOP
傅滨飞
头像

  • 两栖类
  • 3435
  • 12
  • 25275
  • 21780
  • 21940
  • 2020-04-17
22#
t T
发表于 2022-09-15 08:59 |只看该用户

回复 3楼杨君的帖子

俯视观察确实更清晰
TOP
李煜鋆
头像

  • 爬行类
  • 5121
  • 15
  • 38556
  • 33360
  • 37850
  • 2018-01-30
23#
t T
发表于 2022-09-15 09:04 |只看该用户

那作业本的这道题怎么解？
TOP
运江南
头像

  • 蕨类植物
  • 93
  • 1
  • 948
  • 850
  • 4350
  • 2015-01-05
24#
t T
发表于 2022-09-15 10:31 |只看该用户

回复 18楼傅蒋的帖子

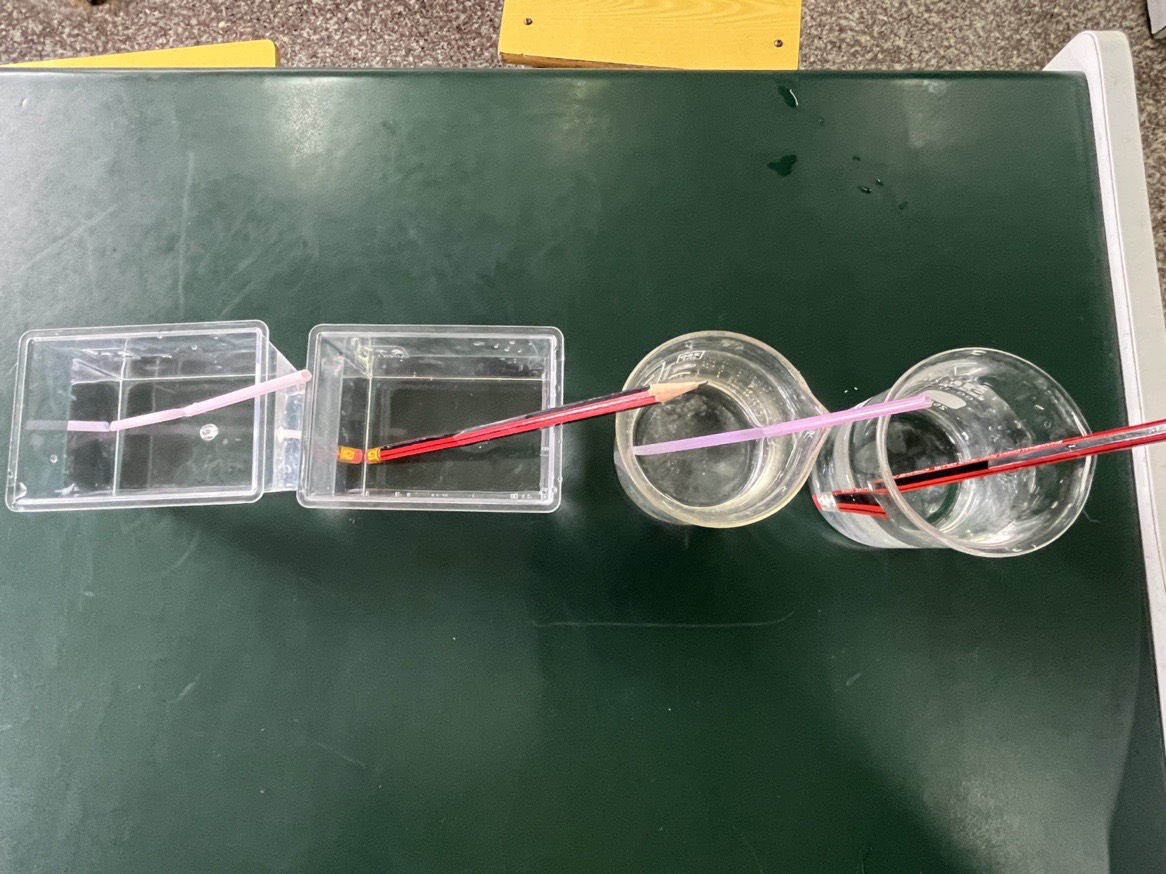

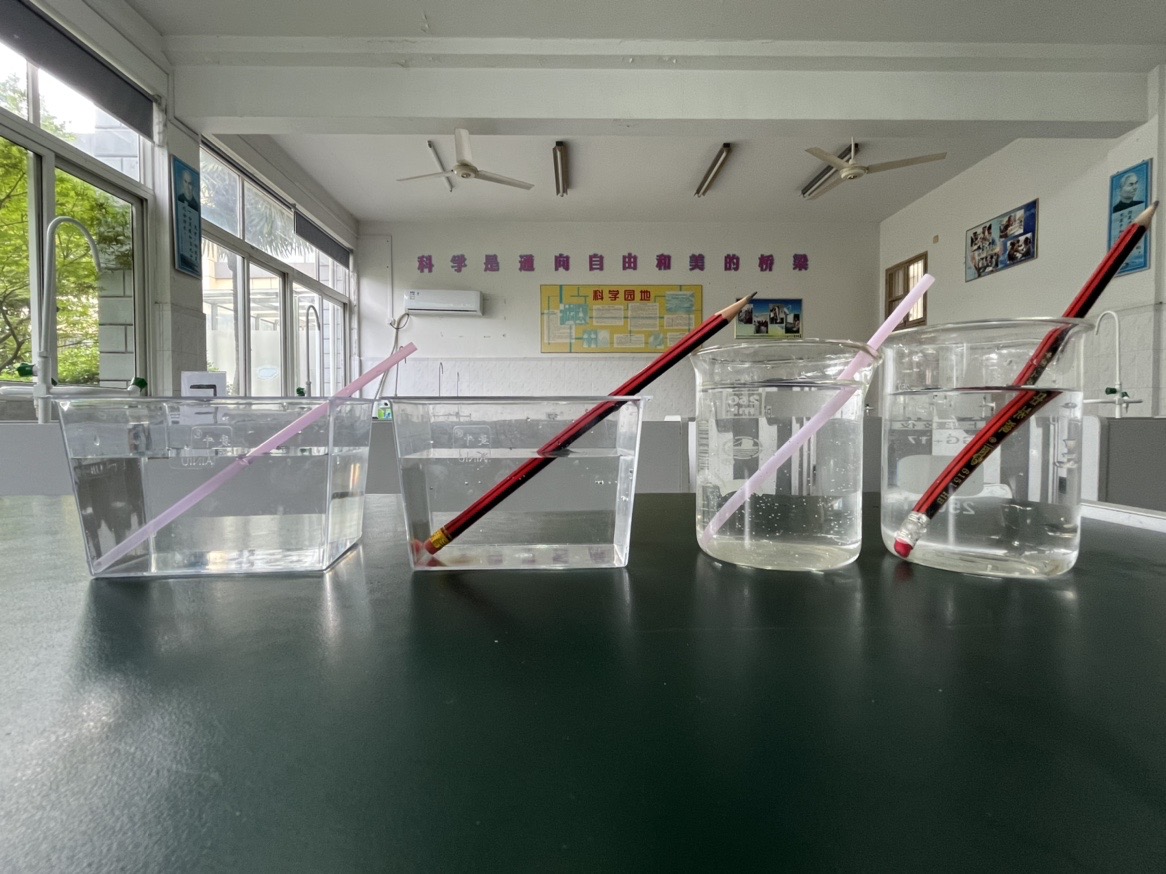

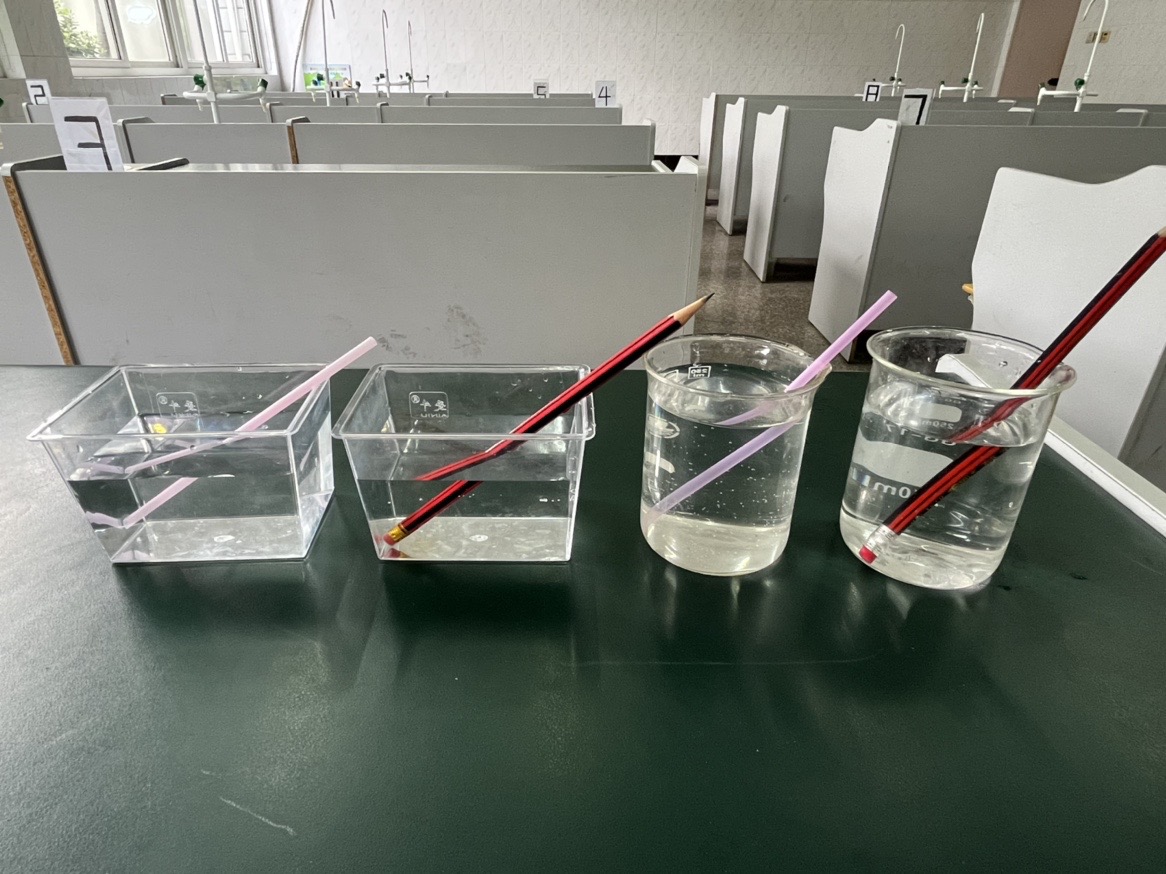

平视与俯视图、方形容器与圆形容器

(2022/9/15 10:31:02 上传)



(2022/9/15 10:31:02 上传)



(2022/9/15 10:31:02 上传)


TOP
傅蒋
头像

  • 两栖类
  • 2227
  • 48
  • 21217
  • 18750
  • 54650
  • 2018-09-11
25#
t T
发表于 2022-09-15 12:08 |只看该用户

回复 18楼傅蒋的帖子

平视与俯视图、方形容器与圆形容器
运江南 发表于 2022/9/15 10:31:02
圆的看到的笔几乎断开了，平的看到的基本还连着。
另外第一张照片中，两个方的可以看到上折的影像，这个应该是从空气看向水中的样子，跟从水面看过去的样子是不一样的，容器足够大，直接从空气望向水面，就能看到上折了，完全从正上方俯视观察意义不大
TOP
方芳
头像

  • 两栖类
  • 3436
  • 8
  • 22956
  • 19480
  • 20380
  • 2019-09-21
26#
t T
发表于 2022-09-15 13:35 |只看该用户

我一直都是用公式理解的，激光光折射到水里，铅笔是水里的光折射
TOP
白云的家
头像

  • 管理员
  • 11351
  • 9
  • 82813
  • 71417
  • 42120
  • 2006-12-15
27#
t T
发表于 2022-09-15 13:54 |只看该用户

哪个视角是对的？



联想捕鱼的场景，鱼塘就是水槽，人不可能与鱼塘平视，人是在水面上向水下看去，应该是图2的视角......
金近小学李煜鋆 发表于 2022/9/14 11:04:10
是图2
TOP
白云的家
头像

  • 管理员
  • 11351
  • 9
  • 82813
  • 71417
  • 42120
  • 2006-12-15
28#
t T
发表于 2022-09-15 13:57 |只看该用户

不同角度观察看到的现象不一样，不同形状的容器看到的现象也不一样，这一课真的好难教。
TOP
运江南
头像

  • 蕨类植物
  • 93
  • 1
  • 948
  • 850
  • 4350
  • 2015-01-05
29#
t T
发表于 2022-09-15 14:39 |只看该用户

回复 25楼傅蒋的帖子

是的，我也觉得完全从正上方俯视意义不大
TOP
钱塘科学张老师
头像

  • 被子植物
  • 353
  • 3
  • 2538
  • 2170
  • 2790
  • 2022-04-18
30#
t T
发表于 2022-09-15 17:08 |只看该用户

学习了，一直很难和学生讲清楚这个
