“水电池”实验场——大家一起来探究 [复制链接]

晓秋
头像

  • 超级管理员
  • 6056
  • 21
  • 92416
  • 86255
  • 75980
  • 2009-09-01
1#
t T
发表于 2017-08-13 13:41 |只看楼主
金亚军老师已经向大家介绍了水电池的现象，但他做的那个实验材料有点高大上，大家觉得可望而不可及。现在我就随手找到一些简单易行的材料，再与大家呈现一下水电池的实验。



这是用粗铜电线作正极，镀锌的铁杆作负极，直接把它们连接在一起，组成四组材料。然后连接上LED小灯泡，组成完整的电路图。铜丝下面套上塑料的目的是为了防止和锌条触碰。因为开始是在试管做的，容易碰在一起，放到杯子就不需要套子了。
本主题由 管理员 喻伯军 于 2017/8/18 20:37:47 执行 设置精华/取消 操作
分享 转发
TOP
晓秋
头像

  • 超级管理员
  • 6056
  • 21
  • 92416
  • 86255
  • 75980
  • 2009-09-01
2#
t T
发表于 2017-08-13 13:43 |只看楼主

放入到试管中的效果如下：


放在杯子中，并连到连接到万用表上，其电压是1.67V，小灯泡亮。
TOP
晓秋
头像

  • 超级管理员
  • 6056
  • 21
  • 92416
  • 86255
  • 75980
  • 2009-09-01
3#
t T
发表于 2017-08-13 13:47 |只看楼主

在水中加了点盐，电压有所变化，上升到1.74V，小灯泡似乎更亮了一些。

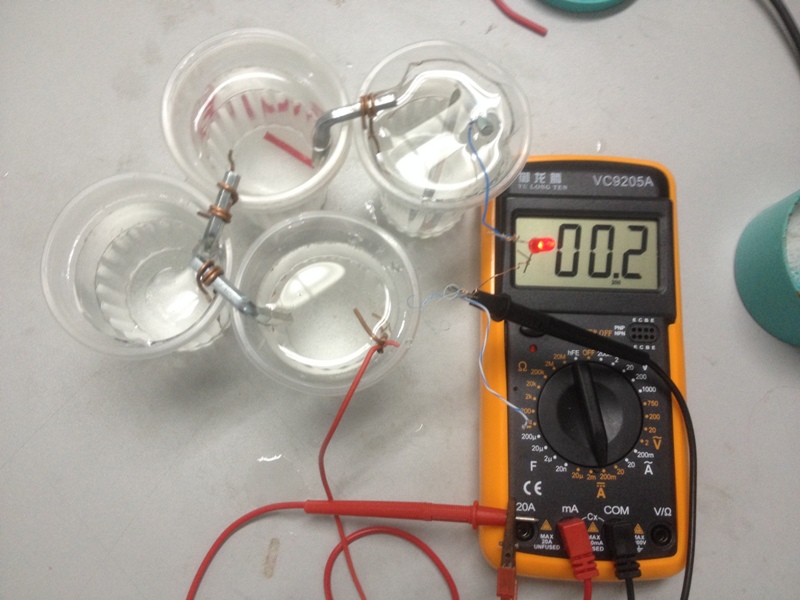

点亮红色的LED灯，并测量一下电流，是0.2MA
TOP
晓秋
头像

  • 超级管理员
  • 6056
  • 21
  • 92416
  • 86255
  • 75980
  • 2009-09-01
4#
t T
发表于 2017-08-13 13:52 |只看楼主

再换一种变色的LED灯，并测量其电流，结果如下 ：

发红色光时，电流是0.254mA

发蓝光时，电流是0.08mA左右。


发绿光时，电流在0.13mA左右。

原来不同的光其电流相差还是挺大的。这是一个新的发现。

(2017/8/13 13:52:31 上传)



(2017/8/13 13:52:31 上传)



(2017/8/13 13:52:31 上传)


TOP
周王庙师
头像

  • 进化管理员
  • 11835
  • 10
  • 86384
  • 74499
  • 47410
  • 2007-03-27
5#
t T
发表于 2017-08-13 14:05 |只看该用户

不知道原理怎么解释？还有继续点亮灯泡看看到什么时候不能亮了？什么原因不能亮呢？
TOP
晓秋
头像

  • 超级管理员
  • 6056
  • 21
  • 92416
  • 86255
  • 75980
  • 2009-09-01
6#
t T
发表于 2017-08-13 15:59 |只看楼主

不知道原理怎么解释？还有继续点亮灯泡看看到什么时候不能亮了？什么原因不能亮呢？
周王庙师 发表于 2017/8/13 14:05:22
等到铜或者锌反应得差不多完了的时候就不会亮了，以前试的是镀锌的铁片，我一连放了四五天，最后外面镀的锌越来越少，这灯也就越来越暗了。
TOP
金亚军
头像

金亚军

  • 超级管理员
  • 19430
  • 87
  • 180347
  • 160482
  • 536660
  • 2010-10-26
金点子原创先锋
7#
t T
发表于 2017-08-13 16:57 |只看该用户

简易制作，效果显著，赞！
TOP
晓秋
头像

  • 超级管理员
  • 6056
  • 21
  • 92416
  • 86255
  • 75980
  • 2009-09-01
8#
t T
发表于 2017-08-13 17:50 |只看楼主

同样是这四杯水，中午测试的时候最高电压是1.74V，现在怎么变成3.72V了？你注意到没有，中午是在有负载（小灯泡亮着时）的情况下测量的，现在是空载情况下测量的。请大家注意，空载时4杯水最高电压出现了3.72V，也就是每一杯都在0.9V以上，这个值已经达到了水果中有电池王之称的橙子了。一点不假吧，“水电池”可以与“水果电池”来一场大PK。



下面是在负载的情况下测试的，绿灯亮时是2.3V，红灯亮时是1.82V。不同的负载情况下，测量的电压也不相同。
TOP
玉米飞飞
头像

秦爱军

  • 进化管理员
  • 5710
  • 5
  • 45710
  • 39974
  • 12430
  • 2007-04-08
9#
t T
发表于 2017-08-14 07:39 |只看该用户

非常好的拓展内容，不妨第一课时来个水果电池，第二课时来个水电池
TOP
龙山黄泥螺
头像

王琦峰

  • 超级管理员
  • 8525
  • 6
  • 73108
  • 64553
  • 22210
  • 2006-12-22
10#
t T
发表于 2017-08-14 08:47 |只看该用户

万用表来显示数据，真实有信服力。而且发光二极管现象明显。谢谢邱老师的分享。
TOP
