解密电磁铁的转子

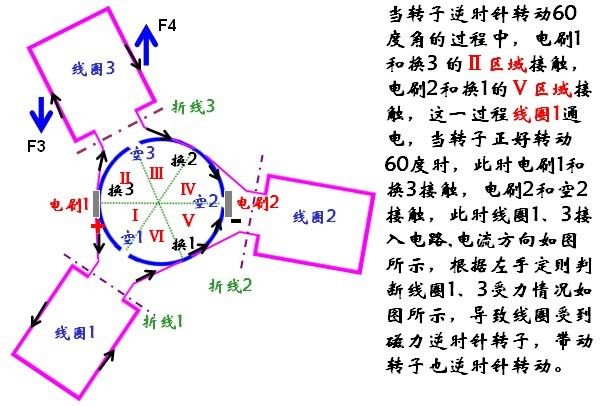

前几天通过观看阿果老师拍下来的电动机模型相片和自己动手拆卸玩具电动机模型相结合，终于看清困扰我多日的内部转子结构：三组线圈分别缠绕在铁芯上，但这三个铁芯中间连接在一起，实际上并没有分开。相邻的两个线圈线头，两两就近原则焊接在一起，焊锡点与下方换向器的一个金属环接触。 不多赘述，上图：












不当之处，敬请老师们多多指教。谢了

[此贴子已经被作者于2013-2-9 22:53:04编辑过]
分享 转发
TOP
潇寒逸月
头像

  • 环节动物
  • 541
  • 3
  • 11441
  • 10885
  • 12690
  • 2008-12-05
2#
t T
发表于 2013-01-25 19:09 |只看该用户

以下是引用玉泉清眸阿芹在2013-1-25 15:51:00的发言：
这种转子虽然是三组线圈缠绕在铁芯上，但它们相当于一个电磁铁。因为电路接通时，转子中每时每刻只有一个线圈通电产生磁力。不当之处，敬请指教。

三组线圈应该都通电的吧！我上课时用磁针测出每个铁芯的磁极，发现二个相同，一个不同。同一位置的磁极不会改变。应该都通电。
TOP
金亚军
头像

金亚军

  • 管理员
  • 22022
  • 103
  • 200814
  • 178277
  • 639120
  • 2010-10-26
金点子原创先锋
3#
t T
发表于 2013-01-25 20:46 |只看该用户

最近办公桌上就放着一个转子，


通过观察，我发现三个换向片和三块电磁铁都是导线有规律连通的，


看似很简单，通过推理，我估计三个电磁铁是全部通电的。
TOP
周王庙师
头像

  • 管理员
  • 13575
  • 11
  • 97334
  • 83704
  • 54830
  • 2007-03-27
4#
t T
发表于 2013-01-26 13:08 |只看该用户

应该都通电吧，实验时3组线圈都能吸到大头针
海宁小学科学联盟   联系ＱＱ３８９８５３２４１
http://blog.kxsy.net/user1/4012/index.html
TOP
玉泉清眸阿芹
头像

王学芹

  • 环节动物
  • 805
  • 6
  • 10784
  • 9980
  • 290
  • 2012-11-22
5#
t T
发表于 2013-01-26 22:53 |只看楼主

以下是引用周王庙师在2013-1-26 13:08:00的发言：


    应该都通电吧，实验时3组线圈都能吸到大头针







我仍坚持我的看法：电磁铁的转子是三组线圈分别绕在铁芯上，其中一组线圈通电时，铁芯被磁化，它们的铁芯合在一起，并没有分开,其余两个铁芯也会被磁化，产生磁性吸引大头针。
TOP
章兴波
头像

  • 管理员
  • 10348
  • 32
  • 84657
  • 74149
  • 30440
  • 2007-01-08
6#
t T
发表于 2013-01-28 21:57 |只看该用户

自己做一个电动机试试，配件应该都能买到。
TOP
龙山黄泥螺
头像

王琦峰

  • 管理员
  • 8938
  • 6
  • 75831
  • 66863
  • 23650
  • 2006-12-22
7#
t T
发表于 2013-01-29 07:39 |只看该用户

转子是三个电磁铁吧？
王琦峰
浙江省慈溪市龙山镇龙山小学 315311
QQ:151412943
Email:FS00120@163.com   wangqf@zjxxkx.com
TOP
丫儿
头像

  • 超级版主
  • 7997
  • 5
  • 62988
  • 54966
  • 21130
  • 2008-09-09
8#
t T
发表于 2013-02-11 14:43 |只看该用户

难为楼主那么细致的用图、文字对转子进行了图示、说明！真是辛苦了！这些内容上课时给学生用也非常清晰，谢谢了！
请关注丫儿的感受帖哦！我的东西都收藏其中哈！

     http://www.zjxxkx.com/bbs/dispbbs.asp?BoardID=4&ID=12416&replyID=&skin=1
TOP
吴王不凡
头像

吴王不烦

  • 管理员
  • 6496
  • 6
  • 50057
  • 43531
  • 21560
  • 2006-12-15
9#
t T
发表于 2013-02-24 19:59 |只看该用户

挺好！可以作为教学中的辅助材料
想一想其实咱们每时每刻都幸福！
吴KING视界影像博客：http://blog.sina.com.cn/u/1593611640
欢迎您的指导
TOP
曹文佳
头像

  • 管理员
  • 11181
  • 24
  • 83217
  • 71916
  • 53650
  • 2011-10-20
10#
t T
发表于 2013-02-25 09:55 |只看该用户

很清楚，学习了，谢谢！
