学生实验用具之轮轴组装图示

前言：


　　又是一年毕业班，又是一年动手忙！六年级上册第一单元是简单机械．说说容易，动手组装实在是有难度！可不实验，只是单凭红口白牙的说说，效果真的不敢恭维！下水实验是肯定要做的，如何让孩子们简单便利的利用手中的实验用具快速的完组装，示范是必不可少的．特意把组装图以图片的形式加以展示，方便孩子们学习！





实验名称：研究轮轴的作用


实验目地：让孩子们了解在轮上用力省力，在轴上用力费力！引申到轮带动轴省力(方向盘)，


　　　　　轴带动轮费力(吊扇)！


实验难点：如何组装轮轴


[此贴子已经被作者于2014/9/15 10:27:04编辑过]
分享 转发
心动，影动，行动的足迹 http://www.zjxxkx.com/bbs/dispbbs.asp?boardid=4&Id=12396
TOP
影随心动
头像

  • 管理员
  • 12438
  • 22
  • 106239
  • 93691
  • 24510
  • 2007-04-19
2#
t T
发表于 2014-09-15 10:23 |只看楼主

教学用具全貌：



心动，影动，行动的足迹 http://www.zjxxkx.com/bbs/dispbbs.asp?boardid=4&Id=12396
TOP
影随心动
头像

  • 管理员
  • 12438
  • 22
  • 106239
  • 93691
  • 24510
  • 2007-04-19
3#
t T
发表于 2014-09-15 10:24 |只看楼主

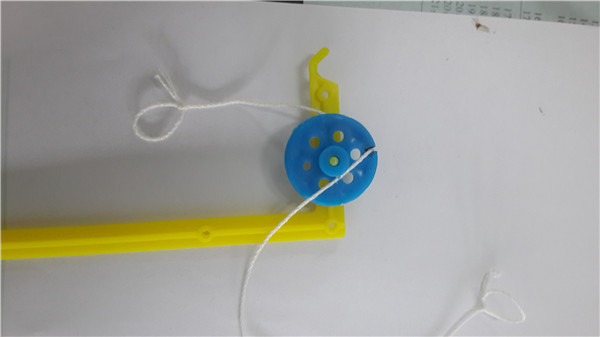

支架组合



用小塑料栓固定轮轴


在缠绕的线的两端打上两个活扣，方便挂小钩码






[此贴子已经被作者于2014/9/15 10:30:02编辑过]
心动，影动，行动的足迹 http://www.zjxxkx.com/bbs/dispbbs.asp?boardid=4&Id=12396
TOP
影随心动
头像

  • 管理员
  • 12438
  • 22
  • 106239
  • 93691
  • 24510
  • 2007-04-19
4#
t T
发表于 2014-09-15 10:25 |只看楼主

线的一头从轮上开始顺时针转动，绕到轮的凹槽中



绕三圈后，从轮上的小缺口处把线绕出来


把线以逆时针的方向绕在轴上三圈，调整长度，让两端对齐



[此贴子已经被作者于2014/9/15 10:34:29编辑过]
心动，影动，行动的足迹 http://www.zjxxkx.com/bbs/dispbbs.asp?boardid=4&Id=12396
TOP
影随心动
头像

  • 管理员
  • 12438
  • 22
  • 106239
  • 93691
  • 24510
  • 2007-04-19
5#
t T
发表于 2014-09-15 10:26 |只看楼主

成果图展示




[此贴子已经被作者于2014/9/15 10:35:08编辑过]
心动，影动，行动的足迹 http://www.zjxxkx.com/bbs/dispbbs.asp?boardid=4&Id=12396
TOP
周王庙师
头像

  • 管理员
  • 13575
  • 11
  • 97334
  • 83704
  • 54830
  • 2007-03-27
6#
t T
发表于 2014-09-15 10:43 |只看该用户

钩码太轻了不好弄
海宁小学科学联盟   联系ＱＱ３８９８５３２４１
http://blog.kxsy.net/user1/4012/index.html
TOP
陶高峰享受生活
头像

  • 原生动物
  • 119
  • 0
  • 2840
  • 2720
  • 480
  • 2012-09-17
7#
t T
发表于 2014-09-15 11:02 |只看该用户

效果不好，摩擦力太大了。
TOP
草帽呀呀
头像

  • 超级版主
  • 4078
  • 19
  • 33914
  • 29741
  • 17110
  • 2007-04-21
8#
t T
发表于 2014-09-15 11:49 |只看该用户

这个轮轴初中不上，小学里上上工具材料不准，有点为难老师啊！只能降低要求了
我的BLOG:
http://hi.baidu.com/caomaoyaya
http://blog.kxsy.net/user2/12762/index.html
TOP
影随心动
头像

  • 管理员
  • 12438
  • 22
  • 106239
  • 93691
  • 24510
  • 2007-04-19
9#
t T
发表于 2014-09-15 13:38 |只看楼主

做老师难，做科学老师更难，做没有应手教具的科学老师难上加难！
心动，影动，行动的足迹 http://www.zjxxkx.com/bbs/dispbbs.asp?boardid=4&Id=12396
TOP
镜中影
头像

邵礼琴

  • 腔肠动物
  • 110
  • 1
  • 4595
  • 4480
  • 3970
  • 2011-10-27
10#
t T
发表于 2014-09-15 14:50 |只看该用户

学具袋中的这个材料只能看看啊，用在实验上好像不行啊！
TOP
风儿
头像

  • 裸子植物
  • 878
  • 1
  • 13417
  • 12540
  • 870
  • 2010-12-30
11#
t T
发表于 2014-09-15 14:52 |只看该用户

这材料太小巧了。
TOP
金亚军
头像

金亚军

  • 管理员
  • 22005
  • 103
  • 200692
  • 178172
  • 638650
  • 2010-10-26
金点子原创先锋
12#
t T
发表于 2014-09-15 16:37 |只看该用户

小了，轻了，误差就大一些；反之，误差就会变小。
TOP
等待花开
头像

  • 裸子植物
  • 708
  • 1
  • 6061
  • 5356
  • 230
  • 2009-05-17
13#
t T
发表于 2014-09-16 11:02 |只看该用户

我学校里是探究实验室配备的材料，觉得挺好的。
珍惜所拥有的一切！
TOP
曹文佳
头像

  • 管理员
  • 11171
  • 24
  • 83157
  • 71866
  • 53580
  • 2011-10-20
14#
t T
发表于 2014-09-16 21:28 |只看该用户

实验盒中也不好用，摩擦力大。
曹文佳的2012/2013，我的个人帖http://www.zjxxkx.com/bbs/dispbbs.asp?boardID=4&ID=11950
http://www.zjxxkx.com/bbs/dispbbs.asp?boardID=4&ID=14393
TOP
影随心动
头像

  • 管理员
  • 12438
  • 22
  • 106239
  • 93691
  • 24510
  • 2007-04-19
15#
t T
发表于 2014-09-16 21:55 |只看楼主

学校实验室里的大，重．还不难保证每个小组有一套．无奈只能用学生的教具！虽然有误差，但还是能清晰的看出在轮上用力省力，轴上用力费力！
心动，影动，行动的足迹 http://www.zjxxkx.com/bbs/dispbbs.asp?boardid=4&Id=12396
TOP
玻璃心
头像

  • 哺乳类
  • 5903
  • 21
  • 69069
  • 63060
  • 32700
  • 2011-02-28
16#
t T
发表于 2014-09-17 09:08 |只看该用户

学习了，就是怎么缠线还是不太清楚？
TOP
玻璃心
头像

  • 哺乳类
  • 5903
  • 21
  • 69069
  • 63060
  • 32700
  • 2011-02-28
17#
t T
发表于 2014-09-17 09:09 |只看该用户

好像明白些，不过还需要实际操作一下！
TOP
玻璃心
头像

  • 哺乳类
  • 5903
  • 21
  • 69069
  • 63060
  • 32700
  • 2011-02-28
18#
t T
发表于 2014-09-17 09:19 |只看该用户

请教：轮上没有凹槽，只有小孔，这样的大轮和小轮怎么绕线?
